VayoPro-DFM Expert

VayoPro-DFM Expert (Design for manufacturing) is een van de products in de VayoPro® NPI software suite. Door de components data te overlappen met de productie-eisen, is het mogelijk een uitgebreide analyse op de PCB los te laten voordat deze daadwerkelijk wordt geproduceerd. Het vinden van deze gebreken op het ontwerp zorgt voor een perfecte match tussen design en fabricage. Het vermindert de kosten, verkort de tijd dat dit product op de markt kan worden gezet en levert dus meer winst op. Door in het beginstadium de eerste proto versie al te analyseren met deze software wordt in een later stadium van het traject vaak een aantal proto versies uitgespaard. Dit verlaagd de kosten en geeft een verbetering van de kwaliteit.

Voordelen:

  • Analyse van ontwerp tot productie kan worden voltooid in minuten of uren, en niet weken of maanden.
  • DFM analyse, verbetering van de kwaliteit:
    • Bevestig de maakbaarheid voor PCB fabricage en assemblage.
    • Verbeterd productieproces en kwaliteit.
  • Verbeter de productiviteit en efficiëntie in de productie en het ontwerp.
Hoofdproject VayoPro-DFM Expert Inleiding Efficiëntie Verbetering
R&D ontwerpdata gebruik Direct gebruik van CAD of Gerber data 30% - 60%
BOM informatie analyse Directe verwerking en analyse van de BOM 30% -60%
Simulatie van fysieke componenten

Simuleren fysische gegevens in reactie op verschillende supporters d.m.v. controle en koppeling.

 20% - 30%
Terugkoppeling op DFM Snel en accuraat feedback rapporten genereren. 10% - 30%
Verlaag proto-productietijden Simulatie van software en feitelijke proces regels. 50% - 80%
Verbeterd de kwaliteit Ontdek in het ontwerp de gebreken en verbeter deze voorafgaand aan de productie. 5% - 10%
Afval wordt verminderd Verlaagt de time to market and cost. 10% - 25%



























  • Wereldwijd support
    • Global, floating, en site licenties beschikbaar.

Uitgebreide DFM Mogelijkheden:

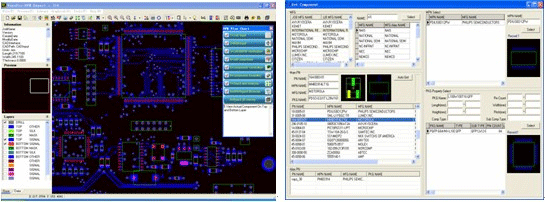

Hoogwaardige CAD invoer van de volledige grafische data, maakt optimaal en effectief gebruik van de R&D ontwerpdata. DFM Expert is in staat om rechtstreeks meer dan 20 CAD-formaten te importeren en te verwerken. Het geeft keurig de volgende PCB gegevens weer: componenten, netten, gaten, shapes, etc.

  • CAD-formaten inbegrepen:
    • Altium
    • Mentor
    • orcad
    • Cadence Allegro (including *.brd)
    • GenCam
    • ZukenCR3000 & ZukenCR5000
    • Unidat
    • PowerPcb/Pads
    • Viscadif
    • PCad
    • Fabmaster
    • Accel
    • ODB++
    • IPC
    • Gencad
    • ...and more.
  • Met flexibele en gemakkelijke verwerking van BOM gegevens kan gedetailleerde informatie worden weergegeven over: fabrikant,  onderdeelnummer, grootte en elektrische specificaties van componenten en PCB-materiaal. Deze data wordt geanalyseerd en vergeleken met de component bibliotheek.

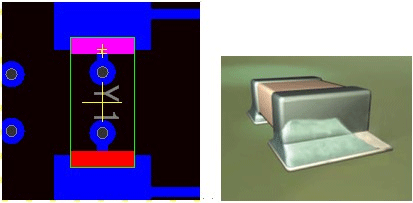

  • 3D-simulatie van de fysieke componenten op de printplaat.

  • Toepassing van proces-gebaseerde operatie, bevestigt automatisch procedures om eenvoudig en snel gebruik voor klanten te verzekeren.

  • Uitgebreide 3D-component bibliotheek met gegevens van shapes en pennen. Ondersteunt IPC standaard onderdelen en tevens is is het mogelijk aangepaste of nieuwe onderdelen op te nemen in deze bibliotheek.

  • DFM Expert vergelijkt de CAD-data en BOM informatie van elk onderdeel. Er zijn meer dan 2000 IPC regels die gebruikt worden bij het analyseren van een corect design, Deze regels zorgen ervoor dat de PCB effectief kan worden vervaardigd.

    • De DFM analyse heeft betrekking op alle elektronische en mechanische componenten en hun respectieve pads of bevestigingspunten, inclusief alle SMT, through-hole, en DIP-componenten evenals fiducials en meetpunten.
    • DFM onderzoekt tevens alle reflow en golf-soldeer processen.
    • Alle component hoogtes en interacties met andere componenten worden door de analyse bekeken.
    • De Rules bepalen ook of er dure of speciale processen worden gebruikt in PCB-assemblage.
    • De Rules analyseren of de through-hole pinnen netjes in de gewenste gaten passen.
    • Referentiepunten zijn ook geanalyseerd op single en multi-board.
    • Testpunten worden geanalyseerd om er voor te zorgen dat na assemblage er kan worden gegarandeerd dat er voldoende afstand is tussen probes en pinnen.
    • Analyse van RP met SMD en THT componenten.

  • Analyse van:
    • Referentiepunten met componenten en soldeerpads.
    • Referentiepunten met trailing edge of leading edge.
    • SMD/THT components packaging.

  • Analyse van:
    • SMD chips en components.
    • SMD chips with SMD en TH component.

  • Analyse van:
    • BGA met een hoge delen rond (QFP, SOP, SOT, CONNECTOR…).
    • QFP met een hoge delen rond (QFP, SOP, SOT, CONNECTOR…).
    • SOP met een hoge delen rond (QFP, SOP, SOT, CONNECTOR…)

  • Analyse van:
    • SMD Connector met een hoge delen rond (QFP, SOP, SOT, CONNECTOR…).

  • Analyse van:
    • BGA met TH parts.
    • SMD met TH parts

  • Analyse van:
    • TH parts to TH parts.
    • SMD of TH parts in te hoge components.

  • Analyse van:
    • SMD pin en pad.

  • Analyse van:
    • Comp 2 gat.
    • Ppin 2 gat.
    • Cpin 2 gat.

  • Analyse van:
    • Analyse van onderkant voor top onderdelen.

  • Analyse van:
    • SMD pin pitch.
    • THT pin voor drill.
    • SMD tot transmission edge of loading edge.
    • THT tot transmission edge of loading edge.

  • Boor Controle keuzes (Zie onderstaande schema).
    • Through-hole: drill-holes van alle lagen (1).
    • Blind hole: drill-holes van top of bottom lagen (2, 4).
    • Buried hole: drill-holes van laag 2 through laag 5 (3).
  • Analyse van:
    • TH en top side buried hole.
    • TH tot TH
    • TH tot buried hole
    • internal TH to blind hole
    • internal TH to buried hole
    • internal blind hole to buried hole
  • Test point/TP Check.
  • Analyse van:
    • TP on net.
    • TP size.
    • TP met circle shape.
    • TP tot PCB edge.
    • TP tot SMD parts body.
    • TP tot TP.

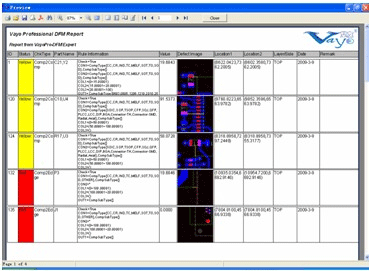

  • Professioneel rapport betreffende de produceerbaarheid analyse met gedetailleerde informatie. Ondersteunt meerdere dataformaten zoals:
    • EXCEL.
    • PDF.
    • HTML.
    • XML.
    • Text.
    • 360° uitzicht PCB 3D data.
    • ...en meer.
